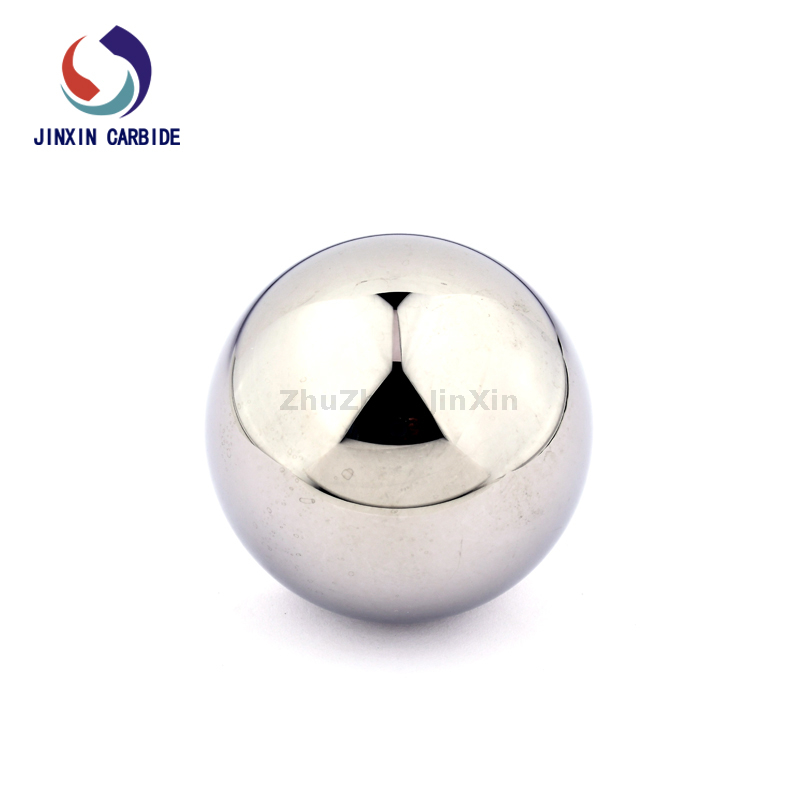

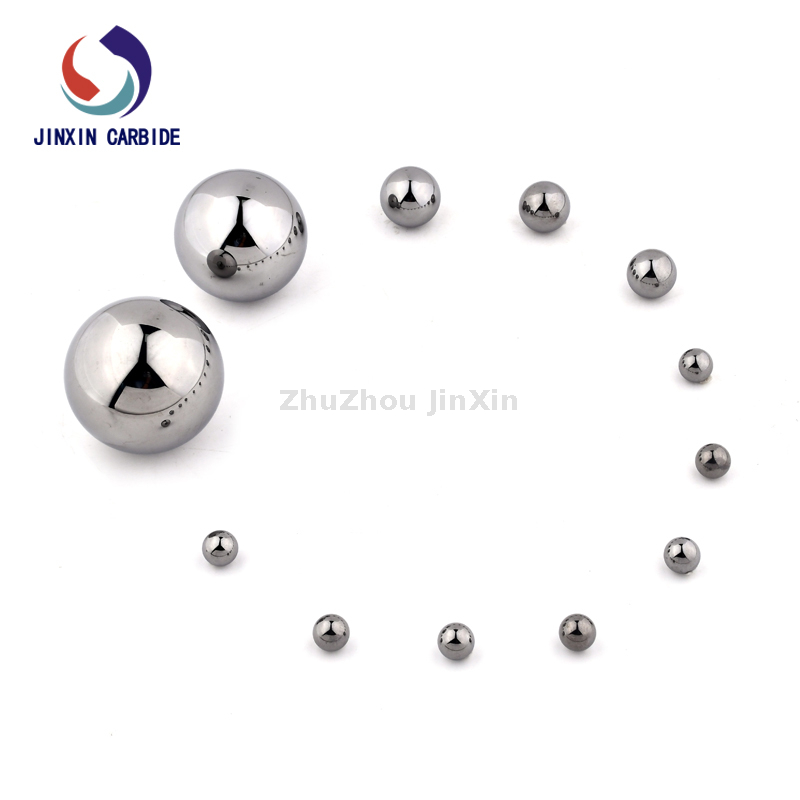

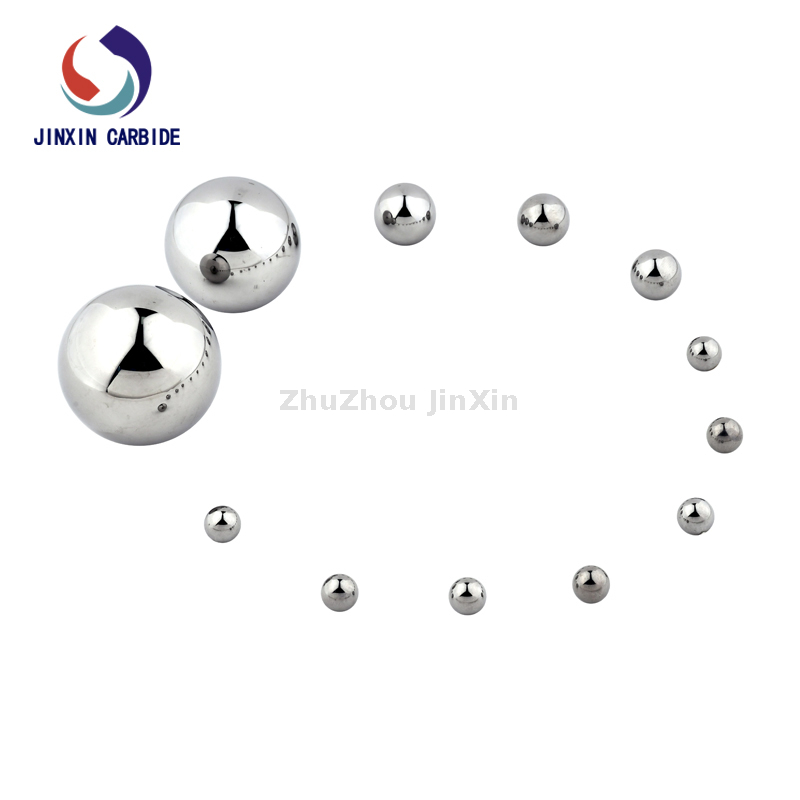

Tungsten karbür topları, aşırı sertliğin aşınmaya ve etkiye karşı yüksek direnç eşlik etmesi gereken uygulamalar için idealdir. Yüksek sıcaklıklar, korozyon, nem, aşınma ve zayıf yağlama koşullarına uygundurlar.
Tungsten karbür topları, yüksek sertlikleri ve aşınma direncleri nedeniyle yağ kuyusu matkap bitlerinin üretiminde yaygın olarak kullanılmaktadır. Bu matkap ucu, karmaşık oluşumlarda verimli bir şekilde delebilir ve yağ ekstraksiyon verimliliğini artırabilir. Matkap bitlerine ek olarak, tungsten karbür topları, matkap boruları, matkap yakaları vb. Gibi diğer delme ekipmanlarının temel bileşenlerini üretmek için de kullanılabilir. Petrol endüstrisinde, tungsten karbür topları da genellikle valfler ve contalar için malzeme olarak kullanılır. Yüksek sertliği ve korozyon direnci, vanaların ve contaların sert çalışma koşullarında kararlı sızdırmazlık performansını korumasını sağlar.
Jinxin'in avantajları
Zhuzhou Jinxin'den Tungsten karbür topu yüksek sertliğe ve boyutsal stabiliteye sahiptir, tungsten karbür toplarını hassas hidrolik valfler, yüksek yük rulmanları, ataletsel navigasyon sistemleri, bilyalı vidalar için tercih edilen seçim haline getirir. Tungsten karbür topları, toplama, işten tutulması ve üzülme yorgunluk mukavemetini iyileştirmek için de kullanılır.
| Model/Öğe | V11-106 | V11-125 | V11-150 | V11-175 | V11-200 | V11-225 | V11-250 | V11-375 |
| Top-D +0.020/-0.010 ( +0.51/-0.25) | 15.88 (0.625in) | 19.05 (0.75in) | 23.83 (0.938in) | 28.58 (1.125in) | 31.75 (1.25in) | 34.93 (1.375in) | 42.88 (1.688in) | 57.15 (2.25in) |
| Koltuk kimliği ± 0.050 (± 1.27) | 11.68 (0.46in) | 13.97 (0.55in) | 17.02 (0.67in) | 20.96 (0.825in) | 24.38 (0.96in) | 26.92 (1.06in) | 33.27 (1.31in) | 43.18 (1.7in) |
| Koltuk-OD +0.000/-0.005 ( +0.00/-0.13) | 20.14 (0.793in) | 23.32 (0.918in) | 29.67 (1.168in) | 35.26 (1.388in) | 37.54 (1.478in) | 43.69 (1.72in) | 51.05 (2.01in) | 78.03 (3.072in) |
| Koltuk-H +0.020/-0.010 ( +0.51/-0.25) | 12.70 (0.500in) | 12.70 (0.500in) | 12.70 (0.500in) | 12.70 (0.500in) | 12.70 (0.500in) | 12.70 (0.500in) | 12.70 (0.500in) | 19.05 (0.750in) |
| 10600 | 12500 | 15000 | 17500 | 20000 | 22500 | 25000 | 37500 | ||
| D (Özelleştirilmiş) | İnç | 0.625 | 0.725 | 0.938 | 1.125 | 1.250 | 1.375 | 1.688 | 2.250 |
| mm | 15.88 | 19.05 | 23.83 | 28.58 | 31.75 | 34.93 | 42.88 | 57.15 | |
| H -0.020/-0.010 (+0.51/0.25) | İnç | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.750 |
| mm | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 19.05 | |
| FZ +0.000/-0.031 ( +0.00/-0.78) | İnç | 0.767 | 0.892 | 1.11 | 1.331 | 1.421 | 1.631 | 1.921 | 2.950 |
| mm | 19.48 | 22.66 | 28.22 | 33.81 | 36.09 | 41.43 | 48.79 | 74.93 | |
| OD +0.000/-0.005 (-0.00/-0.13) | İnç | 0.793 | 0.918 | 1.168 | 1.388 | 1.478 | 1.720 | 2.010 | 3.072 |
| mm | 20.14 | 23.32 | 29.67 | 35.26 | 37.54 | 43.69 | 51.05 | 78.03 | |
| ID +/- 0.050 (+/- 1.27) | İnç | 0.460 | 0.550 | 0.670 | 0.825 | 0.960 | 1.060 | 1.310 | 1.700/1.800 |
| mm | 11.68 | 13.97 | 17.02 | 20.96 | 24.38 | 26.92 | 33.27 | 43.18/47.75 | |
| Boyutsal sembol | V11-106 | V11-125 | V11-150 | V11-175 | V11-200 | V11-225 | V11-250 | V11-375 |
| Top-D +0.020/-0.010 ( +0.51/-0.25) | 15.88 (0.625in) | 19.05 (0.75in) | 23.83 (0.938in) | 28.58 (1.125in) | 31.75 (1.25in) | 34.93 (1.375in) | 42.88 (1.688in) | 57.15 (2.25in) |
| Koltuk kimliği ± 0.050 (± 1.27) | 11.68 (0.46in) | 13.97 (0.55in) | 17.02 (0.67in) | 20.96 (0.825in) | 24.38 (0.96in) | 26.92 (1.06in) | 33.27 (1.31in) | 43.18 (1.7in) |
| Koltuk-OD +0.000/-0.005 +0.00/-0.13 | 20.14 (0.793in) | 23.32 (0.918in) | 29.67 (1.168in) | 35.26 (1.388in) | 37.54 (1.478in) | 43.69 (1.72in) | 51.05 (2.01in) | 78.03 (3.072in) |
| Koltuk-H +0.020/-0.010 ( +0.51/-0.25) | 0.500 (12.70in) | 0.500 (12.70in) | 0.500 (12.70in) | 0.500 (12.70in) | 0.500 (12.70in) | 0.500 (12.70in) | 0.500 (12.70in) | 0.750 (19.05in) |
| Tür ve Özellikler | |||||||
| Dia. | İnç | 3/4 | 7/8 | 15/16 | 1 | 1 1/8 | 1 3/16 |
| mm | 19.05 | 22.225 | 23.813 | 25.4 | 28.575 | 30.163 | |
| İnç | 1 1/4 | 1 3/8 | 1 1/2 | 1 5/8 | 1 11/16 | 1 3/4 | |
| mm | 31.75 | 34.925 | 38.1 | 41.275 | 42.863 | 44.45 | |
| İnç | 2 | 1 1/4 | 2 1/2 | ||||
| mm | 50 | 50.8 | 57.15 | 60 | 63.5 | ||
| Boyutların yüzey kaplaması, tolerans sınıfı ve toleransları sırasıyla makine endüstrisinin standartlarına ulaşmıştır: G5, G10, G16, G40 ve G100 G1000of JB/T 9145-199 | |||||||
| Koltuk Boyutları (mm) | ||
| Dış çap | İç çap | Yükseklik |
| 19.48 | 11.68 | 12.7 |
| 22.66 | 13.97 | 12.7 |
| 28.22 | 17.02 | 12.7 |
| 33.81 | 20.96 | 12.7 |
| 36.09 | 24.38 | 12.7 |
| 41.43 | 26.92 | 12.7 |
| 48.79 | 33.27 | 12.7 |
| 74.93 | 43.18 | 19.05 |
